最近、ニュースで「Rapidus（ラピダス）」という名前をよく聞きませんか？日本の半導体産業を復活させるための切り札だとか、北海道にすごい工場を作っているとか。正直、半導体のことって専門的すぎてよく分からない部分も多いんですが、調べてみると、僕らが普段使っているネットサービスや、今話題の生成AIを支える「サーバーインフラ」の未来に直結する、ものすごく重要な話だったんです。特に彼らが目指す「2nm（ナノメートル）」という技術が、今後のITインフラを大きく変える可能性を秘めているみたいですよ。
- ✅ Rapidusが目指す「2nmプロセス」のすごさと戦略
- ✅ AIブームの裏課題「電力問題」をどう解決するか
- 🔮 将来のサーバーインフラと他分野への応用も考察！
そもそも「Rapidus（ラピダス）」ってどんな会社？
Rapidusは、2022年8月に設立されたばかりの日本の新しい半導体メーカーです。でも、ただの新興企業ではありません。トヨタ自動車、ソニーグループ、NTTといった日本を代表する大手企業8社が出資していて、さらに日本政府も巨額の支援を行っている、まさに「国策企業」的な側面を持った会社なんです。

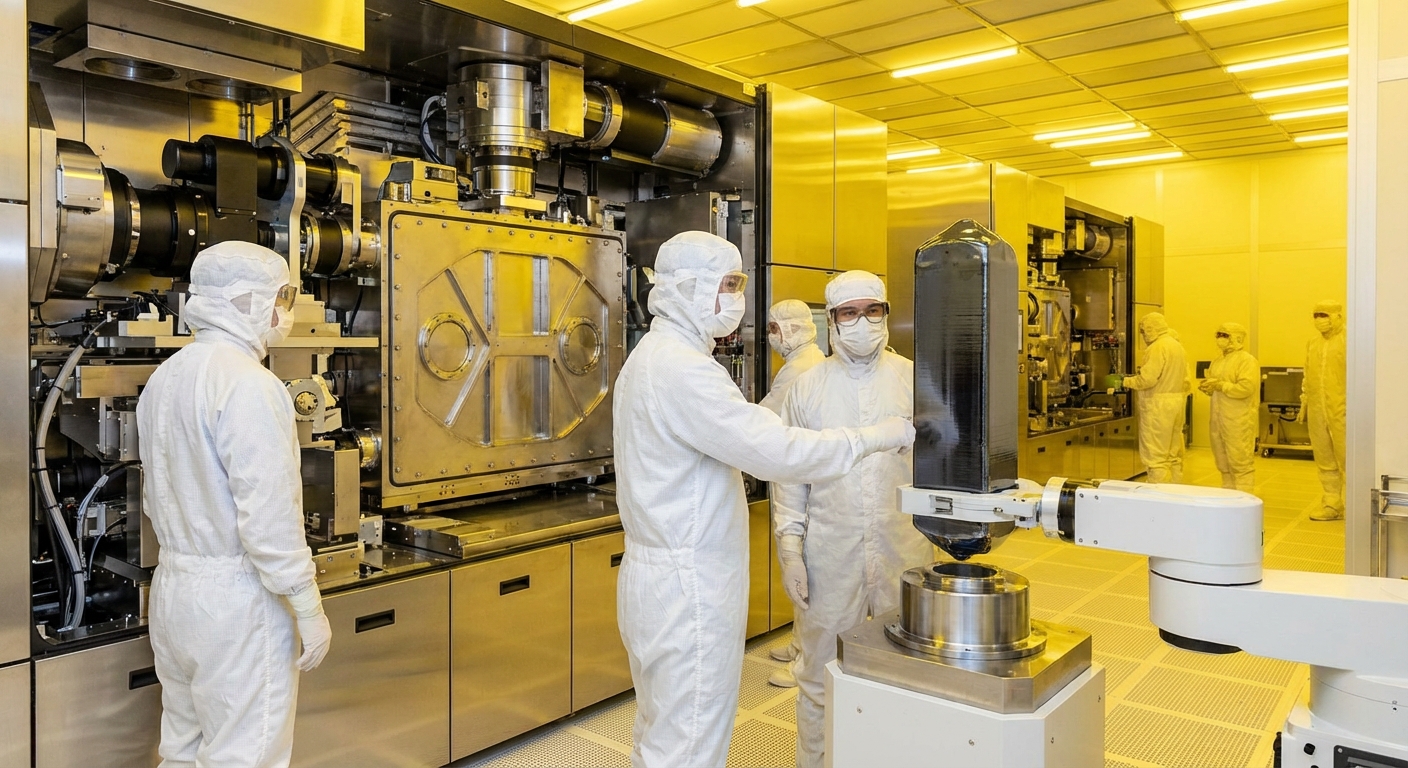

彼らのゴールは非常に野心的で、2027年に世界最先端となる「2nm世代」の半導体を日本国内で量産することを目指しています。工場は北海道千歳市に建設中で、「IIM-1（イーム・ワン）」と呼ばれています。2026年3月現在、建屋はほぼ完成して、製造に必要な巨大な装置の搬入が進んでいる段階らしいですね。
「2nmプロセス」は何がすごいの？サーバー視点で解説
「2nm」というのは半導体の回路の線の幅を示す指標で、この数字が小さければ小さいほど、高性能で省電力なチップが作れます。現在（2026年）の主流最先端は3nm世代ですが、Rapidusが目指す2nmは、その次の世代にあたります。
性能アップと驚異的な省電力性
では、2nmになると具体的に何が変わるのでしょうか。Rapidusが技術ライセンスを受けている米IBMのデータによると、従来の7nm世代などの技術と比較して、以下のようなメリットが期待できるそうです。
- 性能：同じ消費電力なら、最大45%向上
- 消費電力：同じ性能なら、最大75%削減
これはものすごい進化ですよね。特に「消費電力が最大75%削減」という点は、サーバーインフラを考える上で革命的です。なぜなら、データセンターの運営コストの大部分は電気代が占めているからです。
この飛躍的な進化を実現するために、2nm世代ではトランジスタの構造が根本的に変わります。これまでの「FinFET」という構造から、より電流をうまく制御できる「GAA（Gate-All-Around）」、具体的にはナノシート構造という新しい技術が採用されるんです。これが技術的な大きな転換点になっています。
AI時代のデータセンターを救う救世主？
今、世界中で生成AIの利用が爆発的に増えていますよね。便利な反面、AIの学習や推論には膨大な計算パワーが必要で、データセンターの消費電力が急増していることが世界的な問題になっています。現在のAIチップは非常に多くの電力を食うため、電力供給が追いつかなくなったり、発熱を冷やすための冷却システムが巨大化したりしているんです。
ここで、Rapidusが目指す2nmチップの「圧倒的な低消費電力」が活きてきます。もし予定通りの性能が実現すれば、将来のAIサーバーは、今よりもずっと少ない電力で、より賢いAIを動かせるようになるかもしれません。これは、持続可能なAIインフラを構築するための切り札として期待されているわけです。
なぜ今、日本が挑戦するのか？
かつて「半導体王国」と呼ばれた日本ですが、現在は最先端のロジック半導体を製造する能力を失っています。世界の最先端半導体の製造は、台湾のTSMCという1社に極度に依存しているのが現状です。
もし台湾周辺で何か地政学的なトラブルが起きたら、世界中のサーバーやスマホの生産がストップしてしまう恐れがあります。そうしたリスクを避けるためにも、日本国内に最先端の製造拠点を持つことは、経済安全保障の観点から非常に重要視されています。
Rapidusの挑戦は、日本が再びハイテク産業のコア技術を握れるかどうかの、事実上のラストチャンスとも言われているようです。自社だけでゼロから開発するのではなく、IBMやベルギーの研究機関imecと連携して、短期間で技術を習得する「キャッチアップ戦略」をとっているのも、この危機感の表れなんでしょうね。
この先どうなる？将来展望：2nmが変えるサーバーインフラの未来
Rapidusの2nmチップが無事に量産され、将来のサーバーに搭載されるようになったら、インフラの現場はどう変わるのでしょうか。
まず、データセンターの設計思想が変わる可能性があります。チップ単体の消費電力が劇的に下がれば、同じ電力供給枠の中で、これまでよりもはるかに多くのサーバーを高密度に詰め込むことができるようになります。つまり、データセンターの単位面積あたりの処理能力が飛躍的に向上するわけです。あるいは、性能を維持したままデータセンター全体の消費電力を大幅に下げ、環境負荷を減らす方向へ舵を切ることも可能になります。
また、サーバー機器を調達する側にとっては、選択肢が増えることが大きなメリットになります。これまでは「最先端チップはTSMC製しかない」という状況でしたが、そこにRapidusという選択肢が加われば、調達リスクを分散させるBCP（事業継続計画）対策がとりやすくなります。安定したインフラ供給は、僕たちが安心してネットサービスを使い続けるための基盤ですからね。
他分野への応用アイデア：AI・ガジェットへの波及
サーバーインフラ以外にも、この「高性能かつ超低消費電力」な2nm技術は、様々な分野に応用できそうです。僕が気になっているmogucaのカテゴリに関連するアイデアを考えてみました。
アイデア1：ガジェット・ライブ配信機材の進化
スマホやアクションカメラ、ライブ配信用のエンコーダーなどに2nmチップが搭載されれば、バッテリー持ちが劇的に改善するでしょう。それだけでなく、消費電力の制約でこれまでは難しかった高度なAI処理、例えばリアルタイムでの高精度なノイズキャンセリングや、4K/8K映像のリアルタイムAI高画質化などが、手持ちの小さな機材だけで長時間できるようになるかもしれません。屋外からの配信スタイルが大きく変わりそうです。
アイデア2：エッジAIとWeb制作の連携
WebカメラやIoTセンサーといった「エッジデバイス」自体に強力なAIチップが載るようになれば、クラウドにデータを送らなくても、デバイス側で高度な画像認識や音声解析が完了します。Web制作の視点で見ると、例えばWebサイトにアクセスしたユーザーの表情をカメラ（許可を得た上で）が瞬時に解析し、その感情に合わせてサイトのデザインやコンテンツをリアルタイムに変化させる、といったSFのようなインタラクションが、サーバーに負荷をかけずに実現できるようになるかもしれません。
まとめ
Rapidusの挑戦は、単に日本の産業を復活させるという話にとどまらず、AI時代における世界のサーバーインフラが抱える「電力の壁」を突破するための重要な鍵を握っていることが分かりました。
2027年の量産開始という目標は決して簡単な道のりではないと思いますが、成功すれば、僕たちが普段利用するクラウドサービスやAIの性能が底上げされ、より便利で持続可能なデジタル社会につながっていくはずです。まずは2026年中に予定されている試作ラインの稼働状況や、具体的な性能データが出てくるかどうかに注目していきたいと思います。
